Hur stödjer KTG hydrauliska släpvagnar tunga transporter?

Vad är en tung trailer och när behöver du en?

A Heavy Duty Trailer är en bogserad eller självgående transportplattform konstruerad för att bära laster som överstiger kapaciteten hos vanliga kommersiella godsvagnar, vanligtvis definierade som nyttolaster över 40 ton, med specialiserade konfigurationer som når tiotusentals ton för de mest krävande industriella transportprojekten. Heavy Duty Trailers är den väsentliga möjliggöraren för storskalig infrastrukturkonstruktion, genomförande av olje- och gasprojekt, kraftgenereringsinstallation, varvsverksamhet, brobyte och flytt av gruvutrustning i alla större industriekonomier.

De tre grundläggande kategorierna av släpvagnar som används i tunga transporter är: konventionella släpvagnar (dragna av en drivmotor vid fasta kopplingspunkter), hydrauliska plattformssläp (med individuellt styrda hydrauliska fjädringsaxlar som utjämnar lasten oavsett vägyta) och självgående modultransporter (SPMT), som integrerar sin egen kraft och styrning i en extern plattform som kan arbeta oberoende av en modulär plattform. Varje typ betjänar olika lastegenskaper, platstillträdesförhållanden och driftskrav, och ett felaktigt val mellan dem resulterar i antingen osäker transport eller betydande överutnyttjande av kapacitet som inte behövs för uppgiften.

För köpare, projektledare och logistikingenjörer i Mellanöstern och globalt är det viktigt att förstå de specifika prestandaparametrarna för släpvagnar med hydrauliska axellinjer såsom KTG-3, KTG-4, KTG-5 och KTG-6-serierna för korrekt utrustningsspecifikation på tunga transportkontrakt där lastvikter, axellaster och vägklassificeringar avgör vad som kan vara lagligt och privat transportstruktur för både offentliga och privata transporter.

Vilka är de tre typerna av släp: Klassificeringsramverket för tunga transporter

Att förstå vilka de tre typerna av släpvagnar är i samband med tunga och specialiserade transporter utgör den väsentliga ramen för val av utrustning. Branschkategoriseringen särskiljer trailers främst genom deras strukturella design, upphängningssystem och om de kräver en extern drivmotor för framdrivning.

Typ 1: Konventionella släpvagnar för tunga transporter

Konventionella konstruktioner av tunga släpvagnar inkluderar lågsläp (lowboy), släpvagnar med stegram och utdragbara släpvagnar som dras av en tung dragbil framtill. Dessa är de mest använda tunga transportplattformarna globalt på grund av deras lägre kostnad i förhållande till hydrauliska och självgående alternativ, deras kompatibilitet med standardtraktorer och deras tillgänglighet från en stor global tillverkningsbas.

Konventionella lågbäddsvagnar finns tillgängliga i axelkonfigurationer från 2 till 10 axellinjer, med nyttolast från 50 ton till över 200 ton beroende på axelantal, axelavstånd och strukturell balkkonstruktion. Den maximala lagliga axellasten i de flesta länder sträcker sig från 8 till 13 ton per axel för standardsläpvagnar, vilket innebär att en 4-axlad lågbäddsvagn med 4 ton per axeldäckslast fördelar vikten över 8 axelpunkter och kan uppnå en total nyttolast på cirka 32 till 52 ton beroende på nationella regler. För tyngre belastningar läggs ytterligare axellinjer till för att öka antalet axelkontaktpunkter och minska belastningen per axel till lagligt tillåtna nivåer.

Typ 2: Hydrauliska plattformsvagnar med individuellt styrda axlar

Hydrauliska plattformssläpvagnar, även kända som hydrauliska axelsläpvagnar eller plattformar av SPMT-typ när de är utrustade med styrning men inte framdrivning, använder individuellt hydrauliskt manövrerade fjädringscylindrar vid varje axelposition. Den hydrauliska fjädringen tjänar två kritiska funktioner samtidigt: den jämnar aktivt lastplattformen oavsett vägytans ojämnheter, och den tillåter föraren att sänka hela däcket för att underlätta lastning och lossning utan extern lyftutrustning.

KTG-seriens hydrauliska axelsläpvagnar (KTG-3, KTG-4, KTG-5, KTG-6) representerar en specialkonstruerad produktlinje inom denna kategori, som erbjuder 3 till 6 axellinjer i ett standardiserat modulformat som gör att flera enheter kan kopplas sida vid sida eller i tandem för att uppnå de specifika plattformsdimensionerna och axelantal till hands. Denna modularitet är den avgörande kommersiella fördelen med hydrauliska plattformsvagnar jämfört med konventionella lågbäddar med fast konfiguration för tunga industriella transportkontrakt där lasten varierar avsevärt mellan rörelserna.

Typ 3: Självgående modulär transportör (SPMT)

Den självgående modulära transportören är den mest tekniskt avancerade och operativt flexibla kategorin inom tunga transporter. En SPMT självgående modulär transporter integrerar ett hydrauliskt däck, individuell axelstyrning och en inbyggd kraftenhet (antingen diesel eller elektrisk) i en modulär plattform som kan röra sig i vilken riktning som helst, rotera på plats och korsa terräng som skulle vara otillgänglig för kombinationer av traktor och släp. Den självgående modulära släpvagnsbeteckningen understryker släpvagnens förmåga att fungera utan en extern drivmotor, vilket är avgörande i applikationer som torrdocka på varv, vändningar av industrianläggningar och broinstallationer där vägtillträde för en dragbil är omöjlig.

En modern SPMT självgående modulär transportör kan bära nyttolaster från 100 till över 100 000 ton när flera moduler synkroniseras elektroniskt och laddas i en nätkonfiguration, vilket gör SPMT till den enda gångbara transportlösningen för kompletta plattformsmoduler inom olje- och gaskonstruktion till havs, stora raffinaderiereaktorfartyg runt omkring, och brobalkar och transporter förblir i trafiken i stadsmiljön, och brobalkarna lyfts i trafiken. operation.

Självgående modultransportör: Hur SPMT-teknik fungerar

Den självgående modulära transportören kombinerar fyra tekniska system i en enda integrerad enhet: den strukturella däcksramen, det hydrauliska fjädrings- och styrsystemet, kraft- och drivsystemet och det elektroniska styr- och synkroniseringssystemet. Varje system måste fungera korrekt och i samordning med alla andra system för att SPMT ska fungera säkert under de extrema belastningar som den är konstruerad för att bära.

Strukturell däck och modulär arkitektur

Ett spmt självgående modulärt transportdäck är konstruerat av höghållfast stål i en gallerstruktur som fördelar lasten över alla axelpositioner samtidigt. Den modulära designen gör att individuella SPMT-enheter med standardbredd (vanligtvis 2,43 m per modul) kan anslutas sida vid sida för att skapa plattformar på 2,43 m, 4,86 ​​m, 7,29 m eller större bredd, och anslutas ände i ände för att skapa plattformar av vilken praktisk längd som helst. En enda SPMT-modul ger vanligtvis 4 till 8 axellinjer i färdriktningen, och moduler kombineras för att matcha fotavtrycket och vikten för den specifika lasten.

Det konstruktionsstål som används i självgående modulär trailerkonstruktion är typiskt högavkastande stål med en lägsta sträckgräns på 690 MPa (100 000 psi), vilket ger det styrka-till-vikt-förhållande som krävs för att bära maximala belastningar samtidigt som däckshöjden hålls så låg som möjligt för att minimera den kombinerade höjden på däcket plus lastutrymmesbegränsningar för bro och lastutrymme.

Hydraulisk fjädring och styrsystem

Varje axelposition i en SPMT självgående modultransportör är utrustad med en oberoende styrd hydraulcylinder som hänger upp däcket ovanför axeln. Hydraulsystemet kopplar alla cylindrar till ett gemensamt grenrör med individuella styrventiler, vilket möjliggör:

• Aktiv däcksnivellering: När SPMT korsar ojämn terräng, skjuts individuella cylindrar ut eller tillbaka för att hålla däcket i en jämn orientering, vilket skyddar känslig last från lutning, glidning och strukturell belastning från ojämnt stöd. Nivåtoleransen är vanligtvis plus eller minus 0,5 till 1,0 grader från horisontalplanet.
• Höjdjustering: Däcket kan sänkas till marknivå för lastöverföring och höjas till färdhöjd under transport. Vertikal rörelseområde är vanligtvis 300 till 600 mm beroende på SPMT-modell.
• 360-graders axelstyrning: Varje axel kan styras oberoende, vilket gör att SPMT kan färdas i vilken riktning som helst, vrida på en minimal radie och utföra krabbstyrning (förflyttning i sidled) utan att vrida däcket. Detta är förmågan som gör SPMT unikt lämpad för begränsade industrianläggningar.

Kraft och drivsystem

Kraftenheten i en SPMT självgående modulär transportör är vanligtvis en dieselmotor (eller i nyare modeller med elektrisk drivning, en batteri- eller bränslecellskraftkälla) som driver hydraulpumpar som försörjer både fjädringscylindrarna och hjuldrivna motorer. Drivmotorer vid varje axelhjulsposition ger framdrivning och bromsning, med det elektroniska styrsystemet som hanterar vridmomentfördelningen över alla drivna hjul för att förhindra hjulslirning under de extrema belastningar som är involverade.

Moderna SPMT självgående modulära transportörer uppnår färdhastigheter på 1 till 8 km/h beroende på lastvikt, terräng och färdvägsgeometri, vilket kan verka långsamt i absoluta termer men är lämpligt med tanke på skalan och värdet på de laster som transporteras. En 5 000-tons offshoreplattformsmodul som rör sig i 3 km/h bär kinetisk energi som motsvarar ett fullastat godståg vid linjehastighet, och de kontrollerade låga hastigheterna för SPMT-transporter är en säkerhetskritisk designparameter snarare än en prestandabegränsning.

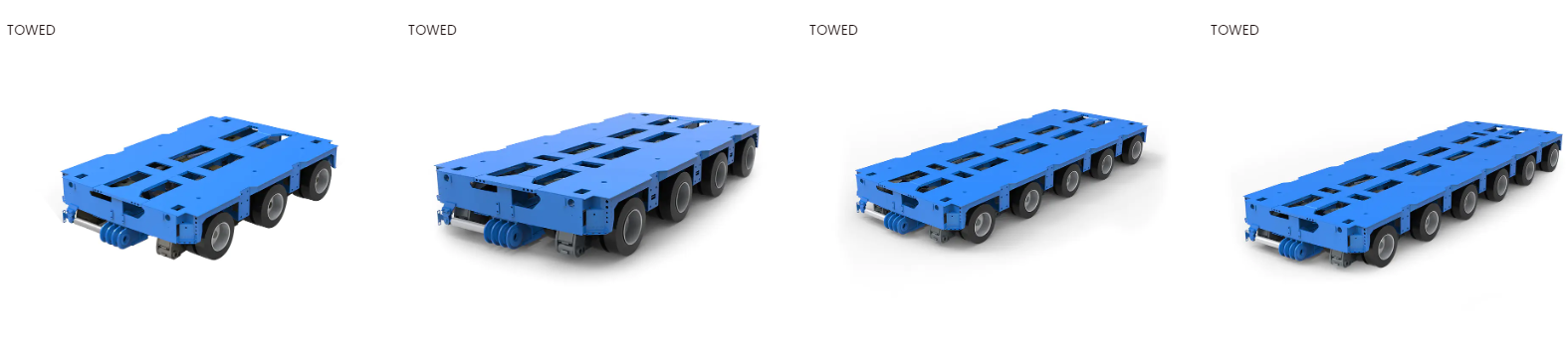

KTG Hydraulic Axle Line Trailers: Den kompletta specifikationsguiden

KTG-seriens hydrauliska axelsläpvagnar representerar en produktfamilj designad för den tunga industriella transportsektorn, med fyra standardkonfigurationer motsvarande 3, 4, 5 och 6 axlade linjer per släpvagnsenhet. Varje KTG-konfiguration erbjuder olika nyttolastkapacitet, däckslängd och axellastfördelningsprofil, vilket gör serien tillämpbar på ett brett utbud av tunga transportscenarier från stora transformatorer och tryckkärl till offshoreutrustningsmoduler och hamnmaskineri.

KTG-3 Hydraulic Axles Line Trailer with 3 Axle: Specifikationer och tillämpningar

Den KTG-3 hydrauliska axlar linjevagn med 3 axlar är den mest kompakta konfigurationen i KTG-serien, vilket ger en plattform som är lämplig för laster som passar inom ett 3-axligt fotavtryck och som kräver hydraulisk fjädring för lastskydd eller däcksutjämningsförmåga som konventionella släpvagnar inte kan tillhandahålla.

• Axelkonfiguration: 3 rader hydrauliska axlar, med 2 eller 4 hjul per axellinje beroende på konfiguration, vilket ger 6 till 12 totala hjulkontaktpunkter.
• Lastkapacitet: Vanligtvis 60 till 90 ton total nyttolast på plattformen, beroende på däckspecifikation och vägbeläggning.
• Däckets mått: Standard däcksbredd på 2,43 till 3,0 m, däckslängd matchar 3-axlig modullängd.
• Hydraulisk fjädring: 300 till 500 mm vertikalt inställningsområde för last- och transporthöjdsoptimering.
• Bästa applikationerna: Transformatorer, små tryckkärl, industrimaskiner, generatoraggregat och militär utrustningstransport där lasten ligger inom det 3-axliga kapacitetsområdet.

KTG-4 Hydraulic Axles Line Trailer med 4 Axlar: Specifikationer och tillämpningar

Den KTG-4 hydrauliska axlar linjevagn med 4 axlar lägger till en axellinje till KTG-3-plattformen, vilket ökar nyttolastkapaciteten proportionellt och fördelar lasten över en längre kontaktzon, vilket minskar punktbelastningen på känsliga vägytor och brokonstruktioner.

• Axelkonfiguration: 4 rader av hydrauliska axlar, ger 8 till 16 totala hjulkontaktpunkter.
• Lastkapacitet: Vanligtvis 80 till 120 ton total plattformsnyttolast för vanliga vägtransportkonfigurationer.
• Axellast per linje: Cirka 20 till 30 ton per axellinje beroende på total nyttolast, inom de tillåtna gränserna för tunga transporttillstånd i de flesta jurisdiktioner i Mellanöstern.
• Bästa applikationerna: Medelstora transformatorer (50 till 100 tons intervall), petrokemiska fartyg, anläggningsutrustning (stora grävmaskiner, kranar utan bom) och hamnhanteringsmaskiner.
• Kopplingsförmåga: Den KTG-4 can be coupled with additional KTG modules in tandem or side-by-side to create larger platforms for loads exceeding the single-unit capacity.

KTG-5 Hydraulic Axles Line Trailer with 5 Axle: Specifikationer och tillämpningar

Den KTG-5 hydrauliska axlar linjevagn med 5 axlar tillhandahåller mellanklasskapaciteten i KTG-serien, och erbjuder en betydande nyttolastökning jämfört med den 4-axliga konfigurationen samtidigt som de förblir inom de operativa begränsningarna för de flesta tunga transportsträckningsundersökningar för infrastruktur- och energiprojekt i Mellanöstern och globalt.

• Axelkonfiguration: 5 rader hydrauliska axlar, ger 10 till 20 hjulkontaktpunkter.
• Lastkapacitet: Vanligtvis 100 till 160 ton total plattformsnyttolast.
• Total fordonsvikt: Med drivmotor- och trailertara når den totala totalvikten för fordonskombinationer (GCVW) 180 till 250 ton, vilket kräver speciella transporttillstånd och ofta ruttförstärkning eller eskortering i de flesta jurisdiktioner.
• Däcksnivelleringsprecision: Hydraulisk kontroll håller däcksnivån inom plus eller minus 0,5 grader över alla 5 axellägen, vilket skyddar känslig last som transformatorer och precisionsindustriutrustning från tilt-inducerade strukturella eller elektriska skador.
• Bästa applikationerna: Stora krafttransformatorer (100 till 150 tons intervall), tunga reaktorfartyg, brobalkar, offshore-modulkomponenter och flytt av gruvutrustning.

KTG-6 Hydraulic Axles Line Trailer with 6 Axle: Specifikationer och tillämpningar

Den KTG-6 hydrauliska axlar linjevagn med 6 axlar är den tyngsta enenhetskonfigurationen i KTG-serien, som ger maximalt axelantal och nyttolast i sortimentet i en standardformatmodul. Den 6-axliga konfigurationen är lämplig för de tyngsta enkellyftslasterna i intervallet 150 till 200 ton som måste transporteras på väginfrastruktur utan att kräva full SPMT självgående modulära transporter.

• Axelkonfiguration: 6 rader av hydrauliska axlar, ger 12 till 24 hjulkontaktpunkter beroende på dubbeldäcks- eller superenkeldäckskonfiguration.
• Lastkapacitet: Vanligtvis 150 till 250 ton total plattformsnyttolast för standardkonfiguration.
• Axellasthantering: Den 6-axle configuration allows the hydraulic system to equalize load across all axles, compensating for asymmetric cargo loading that would otherwise cause individual axle overloading in conventional fixed-suspension trailers.
• Flerenhetskoppling: Flera KTG-6-enheter kan kopplas ihop för att skapa utökade plattformar för mycket långa laster som brobalkar, vindturbintorn och rörledningssektioner som överstiger 50 meter långa.
• Bästa applikationerna: Extra stora transformatorer och reaktorer över 150 ton, tunga industrimoduler, olje- och gasanläggningskomponenter, offshorelogistik i hamnmiljöer och stora civila infrastrukturelement.

Jämförelsetabell för KTG-serien

Mellanöstern Heavy Duty Transporter: Marknadskrav och driftsförhållanden

Den Mellanöstern Heavy Duty Transporter marknaden har unika egenskaper som drivs av omfattningen av regionens energi-, petrokemiska och infrastrukturutvecklingsprogram. Saudiarabien, Förenade Arabemiraten, Qatar, Kuwait, Oman och Bahrain representerar tillsammans en av de högsta koncentrationerna av efterfrågan på tunga transporter per capita i någon region globalt, drivet av pågående megaprojektbyggnation över raffinaderiutbyggnader, utveckling av LNG-anläggningar, kraftgenereringsuppgraderingar och urbana infrastrukturprogram av exceptionell skala.

Faktorer som definierar krav på tunga transporter i Mellanöstern

• Extrema omgivningstemperaturer: Omgivningstemperaturerna i Gulfregionen överstiger regelbundet 45 grader Celsius under sommarmånaderna, vilket avsevärt påverkar hydrauloljans viskositet, däckvärmeuppbyggnad och motorkylningskraven för tunga transporter i Mellanöstern. Hydraulsystem för tunga transporter i Mellanöstern måste specificeras med syntetiska högtemperaturhydraulikoljor och överdimensionerade kylsystem som bibehåller driftsviskositeten inom specifikationen vid 45 till 50 graders omgivningsförhållanden. Standardhydraulikoljor som är klassade för europeiska omgivningstemperaturer kommer att tunnas ut utanför deras effektiva viskositetsintervall i topp sommarförhållanden, vilket orsakar minskat hydraultryck och potentiellt katastrofal förlust av lastkontroll.
• Skydd mot inträngning av sand och damm: Vindblåsta sandpartiklar i Gulfökenmiljöer är extremt fina och nötande, penetrerande otätade lager, hydrauliska anslutningar och elektriska system i hastigheter som inte skulle påträffas i tempererade klimatoperationer. Mellanöstern Heavy Duty Transporter-specifikationer måste inkludera IP65 eller högre klassade elektriska kapslingar, förseglade hydrauliska anslutningar och förseglade underhållsfria lager vid alla axelsvängpunkter. Oskyddade konventionella lagerarrangemang kräver frekventa bytesintervaller mätt i månader snarare än år i högdammiga Gulf-miljöer.
• Variation i vägkvalitet: Mellanösterns tunga transportrutter sträcker sig från förstklassiga flerfiliga motorvägar med utmärkt trottoarkvalitet till obanade industriella tillfartsvägar, hamnterminaler och ökenspåravsnitt som förbinder byggarbetsplatser med närmaste allmänna väg. Den hydrauliska fjädringen av släpvagnar i KTG-serien och SPMT-plattformar är särskilt värdefulla i denna driftsmiljö eftersom den aktivt kompenserar för ytojämnheter som skulle skapa farliga dynamiska belastningar på konventionella fastfjädrade släpvagnar.
• Stort enlyftstransportbehov: Den Middle East's oil and gas sector generates consistent demand for transport of the largest heavy haul cargoes in the world: offshore jacket structures, FPSO modules, refinery reactor vessels exceeding 500 tonnes, and power generation equipment including large gas turbines and their associated transformers. This demand drives the selection of large-format KTG-6 configurations and SPMT platforms for projects where individual lifts exceed 200 tonnes.
• Logistik från hamn till plats: Många tunga laster som anländer till Mellanöstern kommer genom större hamnar, inklusive Jebel Ali (Förenade Arabemiraten), King Abdul Aziz Port i Dammam (Saudiarabien), Port of Sohar (Oman) och Hamad Port (Qatar). Logistikkedjan för tunga transporter från hamnlossning till projektplats involverar ofta både SPMT-verksamhet inom hamnmiljön (där vägtillgängligheten är begränsad) och konventionell vägtransport med KTG-plattformssläp för vägdelen av resan.

Middle East Semi-Trailer: Standard kommersiell transportryggrad

Den Middle East Semi-Trailer market encompasses the full range of standard commercial freight semitrailers from standard flatbeds and curtainsiders through specialized lowbeds and temperature-controlled units that form the backbone of regional logistics infrastructure. While not classified as Heavy Duty Trailer equipment, the Middle East Semi-Trailer segment is operationally linked to heavy haulage because standard semitrailers often handle the pre-positioning of components, accessories, and support equipment for large heavy haulage projects.

Den Gulf Cooperation Council (GCC) harmonized vehicle and transport regulations set maximum permissible gross vehicle combination weights (GCVW) at 65 tonnes for standard permitted configurations in most member states, with special permits required for any combination exceeding this limit. Detta tröskelvärde är den kommersiella gränsen mellan standardoperationer med påhängsvagnar i Mellanöstern och tunga transporter som kräver specialiserad KTG- eller SPMT-utrustning och motsvarande tekniska analyser, ruttundersökningar och tillståndsansökningar.

SPMT vs KTG Hydraulic Trailer: Att välja rätt utrustning för ditt projekt

Den decision between an SPMT self propelled modular transporter and a KTG hydraulic axle line trailer for a specific heavy transport task involves evaluating five key project factors: available road access and route constraints, load weight and geometry, site entry and positioning requirements, transport distance, and total project budget including mobilization costs.

När ska man välja en SPMT självgående modultransportör

• Tillträde på plats där traktor-släpkombinationer inte kan manövrera: SPMT-enheter kan krabbstyra, rotera laster på plats och passera genom utrymmen som konventionella kombinationer av släpvagnar och drivmotorer inte kan navigera. Lastning av torrdocka på varvet, modulplacering på offshoresidor och placering av utrustning i operativt aktiva industrianläggningar kräver vanligtvis SPMT-kapacitet.
• Laster över 500 ton enkellyft: Medan KTG-släpvagnar kopplade i stora konfigurationer teoretiskt sett kan hantera mycket höga bruttolaster, blir den operativa hanteringen av mycket stora KTG-arrangemang med flera enheter med en enda drivmotor praktiskt taget komplex över cirka 500 ton. Över denna vikt ger SPMT-plattformar med integrerad framdrivning vid varje modulposition mer kontrollerbar lasthantering och mer exakt positioneringsförmåga.
• Överföring mellan flytande och fasta strukturer (lastning in/ut): Den self-leveling capability of SPMT hydraulic suspension combined with self-propulsion makes SPMT the standard tool for load-in and load-out operations between vessels and quayside structures, where tidal variation and vessel motion require continuous deck height adjustment during the transfer process.

När ska man välja en KTG Hydraulic Axle Line Trailer

• Vägtransport över avstånd över 5 km: SPMT självgående modulära transportörer färdas i 1 till 8 km/h och är inte lämpade för långväga förflyttningar. KTG hydrauliska axelsläpvagnar som dras av en drivkraft kan köra med väghastigheter som är lämpliga för tillståndsvillkoren, vanligtvis 15 till 40 km/h för tunga transporter, vilket gör dem till det korrekta valet för transport mellan hamnar, järnvägsterminaler och projektplatser över betydelsefulla vägavstånd.
• Laster på 60 till 250 ton som kräver vägtransport: Den KTG-3 through KTG-6 series cover the 60 to 250 tonne single-unit range with appropriate hydraulic suspension and modular expansion capability, at significantly lower equipment mobilization cost than SPMT platforms for road transport applications within this weight range.
• Projekt med hög transportfrekvens och måttlig engångsvikt: För återkommande transport av industriell utrustning med 80 till 150 ton per flytt (såsom regelbundna vändningar av anläggningar, flytt av gruvutrustning eller återkommande byten av krafttransformatorer), ger en KTG-4 eller KTG-5 trailer den mest kostnadseffektiva lösningen eftersom dess lägre dagliga driftskostnad i förhållande till SPMT-hyra amorteras mer fördelaktigt över flera flyttningar.

SPMT vs KTG: Jämförelse av beslutskriterier

Ruttundersökning, tillstånd och konstruktionsteknik för tunga släpvagnar

Varje tunga transportrörelse som involverar en Heavy Duty Trailer ovanför lagstadgade gränser för bruttovikt kräver en strukturerad förtransportteknisk process som omfattar ruttundersökning, tillståndsansökningar och i vissa fall tillfällig förstärkning av broar, kulvertar och vägytor längs den föreslagna rutten. Denna process är inte byråkratisk omkostnad utan ett genuint krav på säkerhet och ansvarshantering: en överbelastad bro som går sönder under en last på 200 ton ger konsekvenser som ingen transportförsäkring täcker helt.

Ruttundersökningskrav för KTG och SPMT Transport

En ruttundersökning för tunga transporter med KTG- eller SPMT-utrustning ska dokumentera och bedöma:

• Brokapacitet: Varje bro på den föreslagna sträckan måste bedömas för kompatibilitet med den föreslagna totalvikten och axellastkonfigurationen. Originalritningar, aktuella strukturella inspektionsrapporter och trafikbelastningshistorik är nödvändiga indata. För rutter i Mellanöstern designades många broar från 1970- och 1980-talen enligt europeiska eller amerikanska motorvägslastningsstandarder, och deras faktiska återstående kapacitet under specifika tunga fordonskonfigurationer kräver oberoende konstruktionsteknisk analys.
• Frigång över huvudet: Alla överliggande hinder inklusive kraftledningar, telekommunikationskablar, brobrädor och skyltportaler måste identifieras och deras frigång verifieras mot lastens transporthöjd plus släpvagnsdäck. För transformatorer och reaktorfartyg med höjder över 5 meter på däck kan luftledningar vid 11 kV och 33 kV kräva tillfällig urladdning och fysisk höjning innan transportrörelsen kan fortsätta.
• Vägbredd och svängradie: Den swept path of a Heavy Duty Trailer combination during turns must be calculated and physically verified as fitting within available road width, particularly at intersections, roundabouts, and road curves. KTG trailer combinations with hydraulic rear steering (common on KTG-5 and KTG-6 configurations) reduce the swept path by steering the rear axle groups in the opposite direction to the prime mover during turns.
• Beläggningens skick och bärighet: Mjuka eller skadade vägytor kan kräva tillfälliga löpspår av stålplåt, markförbättring eller vägavvikelser för att undvika permanenta skador på beläggningen och för att förhindra förlust av fordonsstabilitet på mjuk mark. Detta är särskilt relevant för tillfartsvägar i Mellanöstern genom nyligen graderad ökenterräng.

Vanliga frågor

1. Vad är en tung släpvagn och hur skiljer den sig från en vanlig kommersiell släpvagn?

En Heavy Duty Trailer är en transportplattform som är konstruerad specifikt för laster som överstiger nyttolastkapaciteten för vanliga kommersiella godsvagnar, vanligtvis över 40 ton nyttolast, med specialiserade struktur-, fjädrings- och styrsystem för säker transport av överdimensionerad, överviktig eller strukturellt känslig last. Vanliga kommersiella släpvagnar (flak, gardindragare, kylaggregat) är konstruerade för laster upp till 24 till 28 ton nyttolast på de flesta marknader, använder konventionell bladfjäder eller luftfjädring och ansluts till vanliga vändskivor. Heavy Duty Trailers använder högre hållfasta stålkonstruktioner, hydraulisk fjädring, fleraxliga konfigurationer för lastfördelning och kräver ofta speciella tillstånd för varje transportrörelse över lagliga viktgränser.

2. Vilka är de tre typerna av släpvagnar som används inom tunga transporter?

Den three types of trailers in heavy haulage are: conventional heavy haul trailers (lowbeds, step-frames, and extendables pulled by a prime mover at fixed coupling points), hydraulic platform trailers (with individually controlled hydraulic suspension axles including the KTG-3, KTG-4, KTG-5, and KTG-6 series), and self propelled modular transporters (SPMT), which integrate their own power, steering, and hydraulic leveling without requiring an external prime mover. Each type addresses different combinations of payload weight, transport distance, site access constraints, and positioning precision requirements.

3. Hur fungerar en självgående modultransportör?

En spmt självgående modulär transporter fungerar genom att integrera oberoende styrda hydrauliska fjädringscylindrar vid varje axelposition (som utjämnar däcket och överför belastningen jämnt oavsett terräng), individuella hydrauliska hjuldrivna motorer som ger framdrivning och bromsning, 360-graders axelstyrning vid varje axelgrupp som möjliggör rörelser i alla riktningar och synkronisering av elektroniska hydrauliska funktioner och synkronisering av alla riktningar. kopplade moduler. Resultatet är en plattform som kan bära extremt tunga laster med millimeterpositioneringsprecision samtidigt som den skyddar känslig last från tippning eller stötbelastning under hela transportrörelsen.

4. Vad skiljer Mellanöstern Heavy Duty Transporter verksamhet från europeisk eller nordamerikansk tunga transporter?

Mellanöstern Heavy Duty Transporter-operationer skiljer sig från tunga transporter i tempererat klimat, främst genom deras extrema krav på omgivningstemperatur (upp till 50 grader Celsius, kräver högtemperaturhydraulikoljor och förstorade kylsystem), krav på skydd mot inträngning av sand och damm (IP65 eller högre för alla elektriska och hydrauliska komponenter som drivs av individuella elektriska och hydrauliska komponenter i bilen), projektpipeline, och den frekventa kombinationen av hamnbaserad SPMT-verksamhet och vägbaserad KTG-trailertransport inom en enda projektlogistikkedja. Utrustning som inte är specifikt konfigurerad för vikens förhållanden kommer att uppleva förtida fel i hydrauliska, elektriska och mekaniska system när den används under topp sommarförhållanden i Mellanöstern.

5. Vad är den maximala nyttolasten för en KTG-6 hydraulisk axelsläpvagn?

Den KTG-6 hydraulic axles line trailer with 6 axle provides a typical maximum payload of 150 to 250 tonnes in standard single-unit configuration, depending on tyre specification, road surface bearing capacity, and the applicable national or regional axle load regulations. When multiple KTG-6 units are coupled in tandem, total payload increases proportionally with the number of units combined. For loads exceeding 500 tonnes, an SPMT self propelled modular transporter configuration is typically more appropriate for both capacity and operational reasons, particularly where precision positioning at the destination is required.

6. Behöver jag ett särskilt tillstånd för att köra en KTG hydraulisk axelsläpvagn?

Ja, i praktiskt taget alla jurisdiktioner över hela världen kräver alla fordonskombinationer som överstiger den lagliga högsta tillåtna fordonsvikten (vanligtvis 40 till 65 ton beroende på land) ett särskilt transporttillstånd innan förflyttning på allmänna vägar. För KTG-släpvagnar i alla axelkonfigurationer över KTG-3 som bär betydande laster kommer tillstånd att krävas på de flesta marknader. Tillståndsprocessen kräver vanligtvis inlämnande av fordonsspecifikationer, ruttundersökningsdokumentation, brobedömningsrapporter och ett föreslaget transportschema, med godkännande från relevant väg- och transportmyndighet innan förflyttning påbörjas. I Mellanösterns jurisdiktioner utfärdas tillstånd av transportministeriet i respektive land.

7. Kan en KTG hydraulsläp användas istället för en SPMT för alla tunga åkerier?

Nej, KTG hydrauliska axelsläpvagnar kan inte ersätta SPMT självgående modulära transporter för alla tunga transporter. De primära begränsningarna för KTG-släpvagnar jämfört med SPMT är deras krav på en extern drivmotor för framdrivning (vilket begränsar åtkomsten på trånga platser), deras konventionella släpvagnsstyrning (som förhindrar krabbstyrning och rotation på plats) och deras lägre maximala praktiska nyttolast för enkellyftsrörelser över cirka 500 ton. SPMT krävs specifikt för in- och utlastningsoperationer vid hamnar, placering av begränsad industriplats och alla tillämpningar där transportplattformen måste manövrera i riktningar eller genom utrymmen som är omöjliga för en kombination av traktor och släp.

8. Vad är skillnaden mellan en självgående modulvagn och en självgående modulvagn?

Den terms self propelled modular transporter and self propelled modular trailer both refer to essentially the same class of equipment: a modular hydraulic platform with integrated propulsion that can operate without an external prime mover. The term self propelled modular trailer (SPMT) emphasizes the modular nature of the platform and its compatibility with standard trailer coupling and configuration conventions, while self propelled modular transporter emphasizes the complete transport capability of the platform including its propulsion and control systems. In commercial and technical usage the two terms are largely interchangeable, and the acronym SPMT is consistently used for both.

9. Hur står sig KTG-5 i jämförelse med KTG-6 för transformatortransport i Mellanöstern?

För krafttransformatortransporter i Mellanöstern beror valet mellan KTG-5 hydrauliska axlar linjesläpvagn med 5 axlar och KTG-6 hydrauliska axlar linje trailer med 6 axlar på transformatorvikten och de axellastgränser som gäller för den specifika transportvägen. Transformatorer i intervallet 100 till 150 ton är vanligtvis inom KTG-5-kapacitet, medan transformatorer över 150 ton kräver KTG-6-kapacitet eller tandemkopplade konfigurationer. För de vanligaste stora nättransformatorvikterna i kraftinfrastrukturprojekt i Mellanöstern, som sträcker sig från 100 till 250 ton, täcker KTG-5 de lättare enheterna och KTG-6 hanterar de tyngsta enheterna, vilket gör båda väsentliga delarna av en komplett Middle East Heavy Duty Transporter-flotta för energisektorlogistik.

10. Vilket konstruktionsstål används i Heavy Duty Trailers och varför spelar det någon roll?

Heavy Duty Trailers inklusive KTG-serien och SPMT-plattformarna använder höghållfast konstruktionsstål med lägsta sträckgränser som vanligtvis sträcker sig från 460 MPa till 690 MPa (jämfört med 235 MPa till 355 MPa för standard konstruktionsstål i konventionella släpvagnar). Detta höghållfasta stål gör att släpvagnskonstruktionen kan bära extrema belastningar inom en däckstjocklek och totalvikt som håller släpvagnens egen taravikt så låg som praktiskt möjligt, vilket maximerar den nettonyttolast som släpvagnen kan bära inom en given bruttoviktsgräns för fordonet. För verksamhet i Mellanöstern måste stålspecifikationen också ta hänsyn till de förhöjda driftstemperaturerna, där standardkonstruktionsstål kan uppleva små minskningar i sträckgränsen vid ihållande temperaturer över 100 grader Celsius som kan uppstå i ökenmiljöer med hög omgivning när ståldäcket utsätts för direkt solstrålning utan last eller skuggning ovanför det.
